如何检查和避免PCB板短路

精彩内容

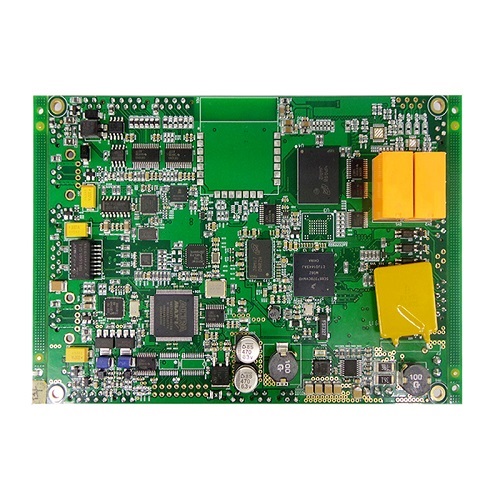

在PCBA加工过程中，往往产品的维修遇到最多的问题之一就是短路，短路对PCBA造成的危害相当大，小到烧掉元器件，大到PCBA报废。我们只有尽量避免短路产生，必须把握生产每一个步骤，检查时不放过每一个可疑点。下面靖邦技术人员分享pcba加工中如何去检查和避免PCB板短路的。

1. 如果是人工焊接，要养成好的习惯，首先，焊接前要目视检查一遍PCB板，并用万用表检查关键电路(特别是电源与地)是否短路;其次，每次焊接完一个芯片就用万用表测一下电源和地是否短路;此外，焊接时不要乱甩烙铁，如果把焊锡甩到芯片的焊脚上(特别是表贴元件)，就不容易查到。

2. 小尺寸的表贴电容焊接时一定要小心，特别是电源滤波电容(103或104)，数量多，很容易造成电源与地短路。当然，有时运气不好，会遇到电容本身是短路的，因此最好的办法是焊接前先将电容检测一遍。

3. 如果有BGA芯片，由于所有焊点被芯片覆盖看不见，而且又是多层板(4层以上)，因此最好在设计时将每个芯片的电源分割开，用磁珠或0欧电阻连接，这样出现电源与地短路时，断开磁珠检测，很容易定位到某一芯片。由于BGA的焊接难度大，如果不是机器自动焊接，稍不注意就会把相邻的电源与地两个焊球短路。

4. 在计算机上打开PCB图，点亮短路的网络，看什么地方离的最近，最容易被连到一块。特别要注意IC内部短路。

5. 发现有短路现象。拿一块板来割线(特别适合单/双层板割线后将每部分功能块分别通电,一部分一部分排除。

6. 使用短路定位分析仪，如：新加坡PROTEQ CB2000短路追踪仪，香港灵智科技QT50短路追踪仪，英国POLAR ToneOhm950多层板路短路探测仪等。
