灌封PCBA插件时焊点发生断裂怎么处理？

精彩内容

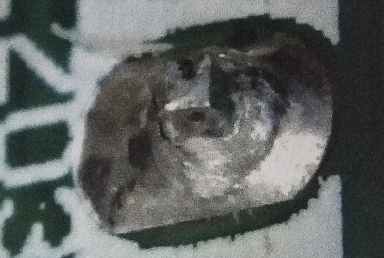

一些PCBA加工电子产品在使用的过程中产生了损坏，经过分析确认，原因是插装焊点断裂所导致的，如下图所示。

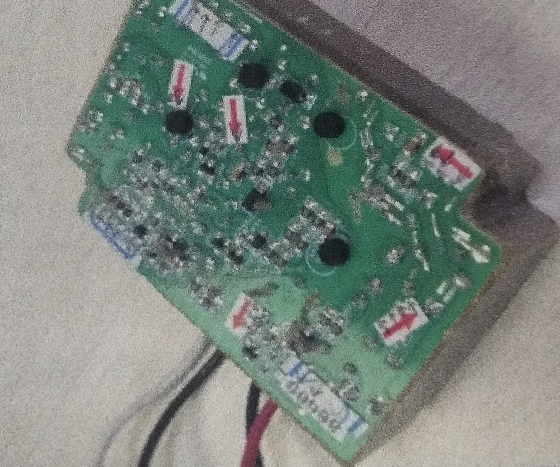

产品的结构件如下图所示，是PCB单面板，用了聚氨酯灌封胶进行了灌封处理。


一般情况下，CTE是在（200～240）×10^-6之间，但是PCB的CTE只有（14～16）×10^-6。过大的CTE差值在昼夜温差变化下对插件焊点形成周期性的蠕变-塑性变形，最终将会导致焊点的疲劳失效.

预防措施：

1、将PCB单面板更换为双面板，主要是要将孔金属化。

2、需要通过优化树脂的配方来降低CTE。
