AOI技术在贴片加工中的应用和发展

来源：本站
发布日期：2019-11-19
加入收藏
关注：153

精彩内容

图形识法成为应用主流。SMT中应用的入AOI技术，图形识别法已成为主流。这是由于SMT中应用的AOI技术主要检测对象，如SMD元件、PCB电路、焊膏印剛图形等发展变化很快，相应的设计规则、标准很难全面跟上。为此，基于设计规则的DRC法应用起来较困难，而计算机技术的快速发展解决了高連图形处理难题，使图形识别法更易实用化。目前，各种各样的图形识别法AOI技术在SMT中应用越来越广泛。

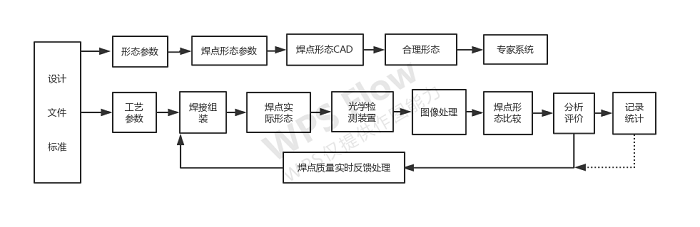

AO1技术向智能化方向发展。AOI技术向智能化方向发展是SMT加工发展带来的必然要求。在SMT的微型化、高密度化、快速组装化、品种多样化发展的特征下，检测信息量大面复杂，无论是在检测反实时性方面，还是在分析、诊断的正确性方面，依赖人工对AO1获取的质量信息进行分析、论断几乎已经不可能，代替人工进行自动分析、诊断的智能AOI技术成为发展的必然。图中所示为一种采用焊点形态图形识別和专家系统分析的智能化AOI系统原理图，它基于焊点形态理论，方法与自动视觉检测类似，即利用光学系统和图像处理措施在线实测已成焊点的形态，由计算机将所获取的焊点实际形态与系统库存的合理形态进行比较，快速识别超出容许形态范圆的故障焊点，并利用智能技术对其故障类型和故障原因进行自动分析评价，形成工艺参数优化调整实时控制信息，进行焊点质量实时反控制，并对分析评价信息进行记录統计等处理。该方面的研究工作国内外都在进行之中。
