一、钎料波峰发生器。钎料波峰动力技术是研究产生波峰焊接工艺所要求特定的钎料波峰。
它是决定波峰焊接质量的核心，也是整个系统最具特征的核心部件，更是衡量波峰焊接系统性能优劣的重要判据。当今世界上波峰焊接设备中使用的纤料波峰动力技术大致可分为机械泵式和液态金属电磁泵式。
①机械泵式，目前主流结构为离心泵式钎料波峰发生器。是由一电动机带动一泵叶，利用旋转泵叶的离心力而照使液态钎料流体流向泵腔，在压力的驱动下，流入泵腔内的液态钎料经整流结构整流后，圣层流态流向喷嘴而形成钎料波峰。钉料中料绝大多数是采取从泵叶旋转轴中心的下底面吸入泵腔内的。因其制作简单，成本低廉而被SMT贴片加工厂广泛使用。

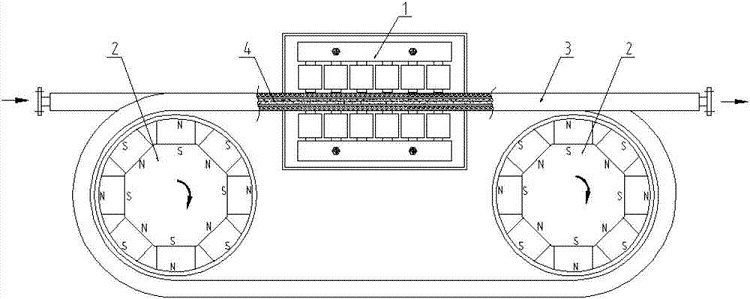

②液态金属电磁泵式，利用开回铁芯产生作用的磁场，绕组和铁芯构成泵的传导电流变压器由于绕组是不能移动的，而泵腔中的液态行料是可以移动的，因此，泵沟中的液态钎料在电磁力的照动下，迫使其向喷口方向流动，形成钎料波峰。
随着技术的进步和设备的更新换代，目前已经出现了双波峰焊接，多温区波峰焊接以及选择性波峰焊接，对于很多比较复杂和难度比较大的插件，用选择性波峰焊比较不错的，因为它可以根据SMT贴片加工技术员的设置自动的识别和焊接插件料，特别是高精密的元件这种选择性波峰焊能更好实现焊接效果
