电线子元器件详解——电阻

精彩内容

在pcba加工中，电阻是所有电子装置中应用最为广泛的一种电子元件。它是一种线性元件，在电路中主要用途有：限流、降压、分压、分流、偏置等。下面靖邦科技的技术员就给大家介绍PCBA加工中的常用电子元器件——电阻。

电阻的基本单位是欧姆,通常用字母Ω表示。倍率单位有：千欧(KΩ),兆欧(MΩ)等。换算方法是：1兆欧=1000千欧=1000000欧

标注电阻的方法有3种,即直标法、色标法和数标法。

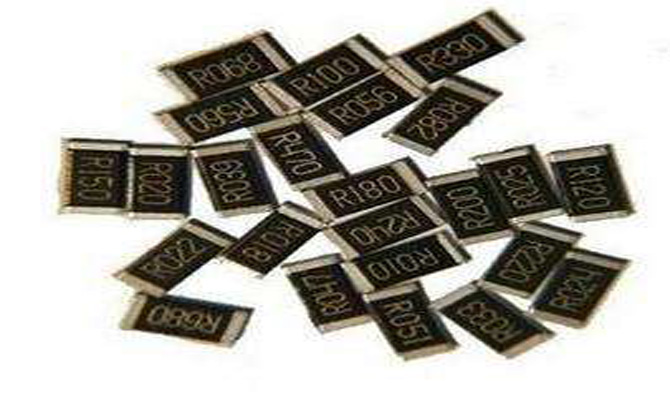

贴片电阻

主要用于贴片电阻等小体积的电阻。

如：472 表示 47×100Ω(即4.7K);

104则表示100K；

8R2则代表8.2Ω，R代表小数点。

还有一种需要查E-96乘数代表码才能读出准确数值。

如：47E 表示47通过查代码得出301，E代表10000，所以47E代表3.01MΩ。

色环电阻

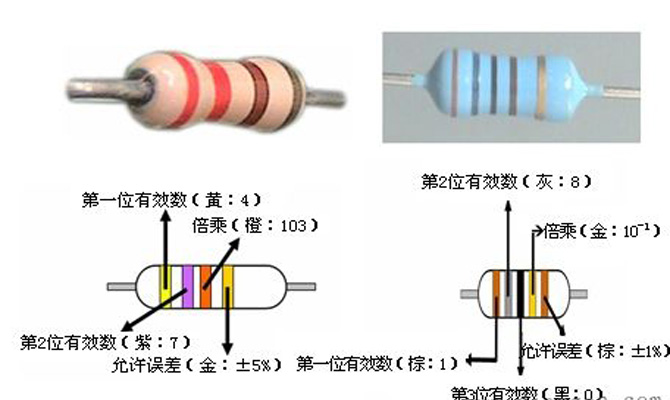

色标法主要用于色环电阻等插件电阻。按色环数量通常分为四色环电阻和五色环电阻。通常使用四色环电阻，但五色环的电阻精度更高。

读数时，先确定色环电阻的最后一环。色环电阻的最后一环比其他环要粗，距离其他环更远。金环、银环是最后一环。

四色环电阻的前两位为有效数字，第三环代表倍率，最代表误差。

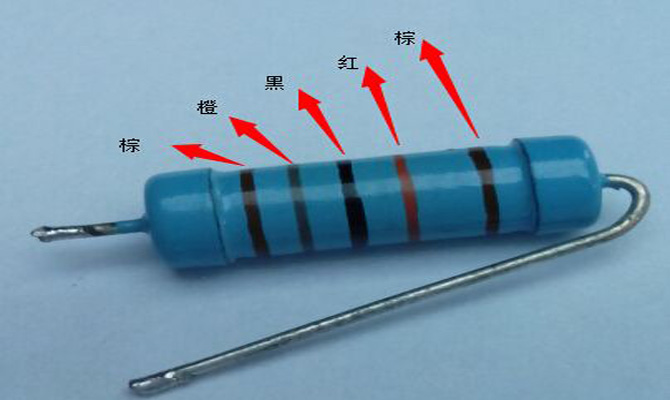

五环电阻

如红、黑、黑、棕（末环）代表20*1=20Ω，允许偏差±1%的色环电阻。

色标位置和倍率关系如下表所示：

在pcba加工中，准确的识别电阻的种类，不仅可以提高工作效率，也能保证产品质量。追求高质量的产品是靖邦和您共同的追求。
