在SMT生产线最基本的组成流程有哪些呢？对这些大家陌生吗？以下告诉大家SMT生产线的构成有哪些。

SMT生产工艺一般包括锡膏印刷、贴片和再流焊三个主要步骤。一条完整的SMT生产线包括基本设备必须包括印刷机、生产线SMT贴片机和再流焊机三个主要设备。此外，根据不同生产实际需求，还可以有波峰焊机、检测设备及PCB板清洗设备等。SMT生产线的设计和设备选型要结合产品生产的实际需要、实际条件、适应性和先进设备生产等这几种方面来考虑。如图下是最基本的SMT生产线组成流程图。

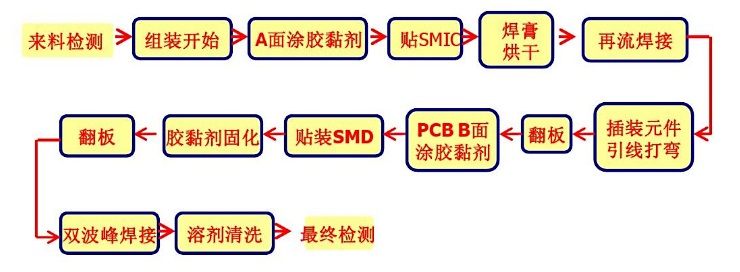

SMT生产线流程图

印刷机是将锡膏涂敷在PCB的焊盘图形上，为SMC/SMD的贴装提供黏附及焊接的材料。贴片机是把元器件从包装中取出，并贴放到PCB印制电路板相应的位置上。贴片机是SMT生产线中最关键的设备，往往会占到整条生产线投资的50%以上，其从贴片机生产效率的高低会制约整条SMT生产线生产能力的发挥，因此提高贴片机设备整体的生产效率具有十分现实的意义。贴片元器件电路板要经过再流焊机是通过提供一种加热环境，使焊锡受热融化，从而让表面贴装元器件和PCB焊盘通过焊锡膏合金可靠地结合在一起。
