电路之间导线与导线的焊接方法

精彩内容

pcba焊盘中，电路之间导线与导线的焊接有三种基本形式，分别是：搭焊、钩焊和绕焊。那么导线的焊接方式会不会对印刷电路板造成影响呢？下面我们来了解一下这三种形式分别的情况。

搭焊：将镀过锡的导线搭接到另外一根镀过锡的导线上。这种方法最简单，但是强度最低，可靠性最差，仅用于维修调试中的临时接线或者是不方便绕焊、钩焊的地方以及一些插件长的焊接。搭焊时需要注意从开始焊接到焊锡凝固之前不能松弛导线。

smt贴片上的焊接

钩焊：将镀过锡的导线弯成钩形，连接在一起并用钳子夹紧之后焊接，钩焊的强度低于绕焊，但是操作简单方便。

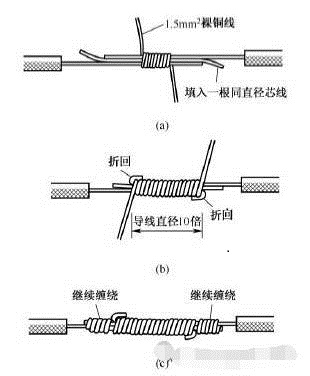

绕焊：将镀过锡的导线缠绕拉紧后进行焊接。导线的粗细不同，绕焊方法不同，如果导线有粗有细，可将细导线缠绕到粗导线上，如果导线同样粗细可采用扭转并拧紧的方法。具体缠绕方法有图所示。绕焊的可靠性最高，因此在导线与导线的焊接中一般采用绕焊方法。

导线之间的连接以绕焊为主，绕焊的操作步骤如下：

1）根据要求将导线去掉一定长度的绝缘覆皮；

2）对导线进行预焊处理；

3）将导线套上合适直径的热缩管；

4）将两根或者是多跟导线绞合，并进行焊接；

5）趁热将热缩管套上，待焊接处冷却后热缩管固定在导线的接头处。

以上是靖邦小编为您提供的行业知识，希望能帮助您。
