PCB薄板拼板连接桥宽度不足而引起的变形要如何处理？

精彩内容

我们在PCBA来料加工的时候需要提前做好检查，特别是SMT来料加工之前要能够及时的发现问题所在并及时处理，比如今天我们要说的这个问题以后大家就可能会遇到，当PCB薄板拼板连接桥宽度不足而引起的变形要如何处理呢？

不良现象：

手机等薄板拼板容易发生变形，而众多原因中有一个重点原因是因为拼板链接桥设计不合理。如果连接桥宽度尺寸、刚度设计不足，则会加剧PCB的变形。

原因分析：

实验表明，连接桥的刚度与宽度对改善薄板、拼板的变形具有重要的意义，对于PCB厚度≤1mm的拼板，连接桥的宽度应≥5mm，最好是7mm；连接桥内层最好布全铜，以提高刚度。设计方面有以下建议仅供参考：

措施：

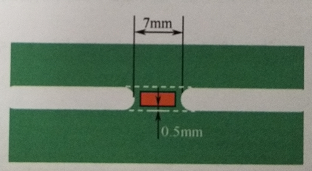

1、连接桥的刚度对于减小超薄板的变形有很大作用。因此，建议连接桥宽度按7mm设计并全层布铜（比槽宽内缩0.5mm），如下图所示。


2、工艺边宽度须要≥10mm并全层布铜。

3、拼板排数不能多于2排。

4、如果子板间不能直接用连接桥连接，必须采用过渡连接条/块连接时，如下图所示，建议以提高整体刚度为考量，将连接条宽度加宽到5mm以上，以便顶针支撑。


看了这篇文章大家有什么感想呢？以后我们还会持续更新pcba贴片加工和贴片smt加工的行业相关文章，希望大家能够继续支持~
