SMT贴片加工焊盘命名规则建议

精彩内容

（英制英寸：用IN表示;公制毫米用MM表示，数据中间的小数点用d表示,以下数据均为元件的一些尺寸参数，这些参数能决定焊盘的尺寸和形状。不同参数之间用“X”隔开）

一、普通电阻（R）、电容（C）、电感（L）、磁珠（FB）类元件（元件形状矩形）：元件类型+尺寸制式+外型尺寸规格命名。

如：FBIN1206、LIN0805、CIN0603、RIN0402、CIN0201；

二、排阻（RN）、排容（CN）：元件类型+尺寸制式+外型尺寸规格+P+引脚数目命名。

如：RNIN1206P8。代表排阻，外型规格尺寸为1206，总共有8只引脚；

三、钽质电容（TAN）：元件类型+尺寸制式+外型尺寸规格命名。

如：TANIN1206。代表钽质电容，其外型尺寸为1206；

四、铝电解电容（AL）：元件类型+尺寸制式+外型尺寸（上面部分的直径X元件高度）规格命名。

如：ALMM 5X5d4。代表铝电解电容，其上面部分的直径为5mm，元件高度为5.4mm；

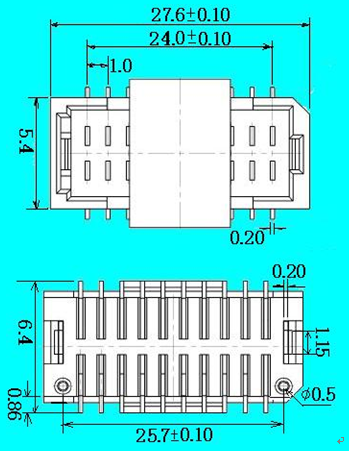

smt贴片加工

五、二极管（DI）：这里主要指两个电极的二极管

分两类：

1、平面型二极管（DIF）：元件类型+尺寸制式+与PCB接触部分引脚尺寸规格（长X宽）+X+引脚跨距尺寸命名。

如：DIFMM1d2X1d4X2d8。表示平面型二极管，引脚的长1.2mm，宽度1.4mm，引脚之间跨距为2.8mm；

2、圆柱型二极管（DIR）：元件类型+尺寸制式+外型尺寸规格命名。

DIRMM3d5X1d5。表示圆柱型二极管，外型尺寸长3.5mm，宽1.5mm

六、晶体管类元件（SOT类型的和TO类型的）：直接用标准规格名称命名。

如SOT-23、SOT-223、TO-252、TO263-2（两只引脚类型的）、TO263-3（三只引脚类型的）。

以上是我司（smt贴片加工）分享的SMT加工中焊盘命名规则建议，更多资讯请浏览 www.cnpcba.cn 查看其他资讯！
