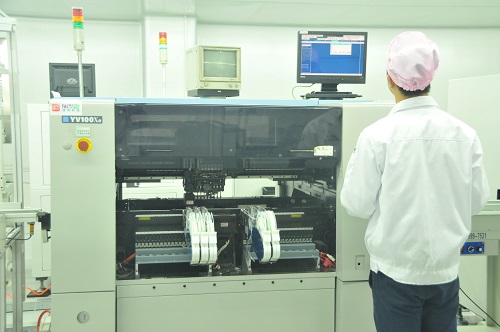

通常，贴片机制造厂家在理想条件下测算出的贴片速度，与使用时的实际贴装速度有一定差距。一般可以采用以下几种定义描述贴片机的贴装速度。
（1）贴装周期。它是表示贴装速度的最基本参数，是指完成一个贴装过程所用的时间。贴装周期包括从拾取元器件、元器件定心、检测、贴放和返回到拾取元器件位置的全部行程。
（2）贴装率。贴装率是在贴片机的技术规范中所规定的主要技术参数，它是贴片机制造厂家在理想条件下测算出的贴装速度，是指在一小时内完成的贴装周期数。在测算贴装率时，一般采用12个连续的8mm编带供料器，所用的PCB上的焊盘图形是专门设计的。测算时，先测出贴片机在50～250mm的PCB上贴装均匀分布的150只片式元器件的时间，然后计算出贴装一只元器件的平均时间，最后计算出一小时贴装的元器件数，即贴装率。
（3）生产量。理论上可以根据贴装率计算每班生产量，然而实际的生产量与计算所得到的值有很大差别，这是因为实际的生产量受到多种因素的影响。影响生产量的主要因素：PCB装载／卸载时间；多品种生产时停机更换供料器或重新调整PCB位置的时间；供料架的末端到贴装位置的行程长度；元器件类型；PCB设计水平差、元器件不符合技术规范带来的调整和重贴等不可须测性停机时间。
由于上述种种因素，使得实际的贴装率和生产量与机器技术规范中所规定的指标存在很大差别。因此，贴片机技术规范中所给的贴装率仅仅是一个可供参考的数据。
