贴片的基本过程

来源：本站
发布日期：2019-07-24
加入收藏
关注：50

精彩内容

在SMT贴片加工生产车间里，要知道贴片技术是SMT产品组装中的关键。一般情况下，焊膏印刷及再流焊一次就可完成整个PCB的印刷及焊接，而SMC和贴装都要采用贴片机自动进行，贴片机往往要对SMC和SMD一片一片地贴装，所以贴片机的技术性能会直接影响整条SMT生产线的生产效率及质量。因此，以下是靖邦分享用贴片机使用的基本过程。

（1）将PCB送入贴片机的工作台，经光学找正后固定。

（2）送料器将smt贴装的元器件送入贴片机的吸拾工位，贴片机吸拾头以适当的吸嘴将元器件从其包装结构中吸取出来。

（3）在贴片头将元器件送往PCB的过程中，smt设备贴片机的自动光学检测系统与贴片头相配合，完成对smt元器件工作的检测系统、对中校正等任务。

（4）贴片头到达指定对应位置后，控制吸嘴以适当的压力将元器件准确地放置到PCB的指定焊盘位置上，同时贴片元器件被已涂布的焊膏、贴片胶粘住。

（5）重复上述第（2）～（4）步的动作，直到使用贴装元器件放完毕。上面带有元器件的PCB被送出贴片机，整个贴片机工作便全部完成。下一个PCB又可送入工作台，开始新的贴放工作。

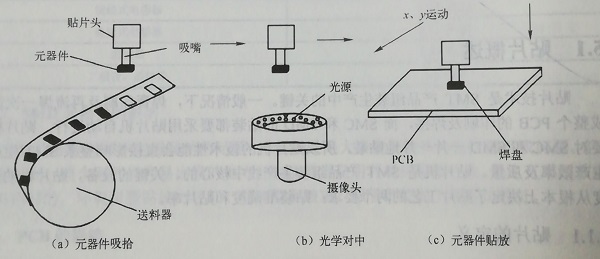

smt贴片机的贴片基本流程
