PCBA加工中银电极浸析怎么处理?

返回列表
  • 来源:本站
  • 发布日期:2021-01-21
  • 加入收藏
  • 关注:74
精彩内容

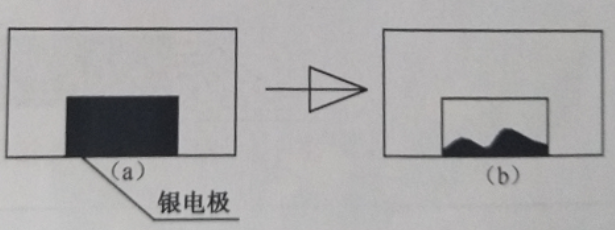

广州PCBA加工厂当中,一定有厂家在小批量smt贴片加工的过程中遇到过这个问题,陶瓷基体上烧结工艺制作的电极镀层全部或部分溶解到焊料中,漏出不润湿基底,如下图所示。


不良原因:

镀层厚度不够,或没有按三层结构制作。



不良案例:

-钯浆料烧结形成的单层电极再流焊接时会发生浸析现象,从而形成虚焊,如下图所示。


解决办法:

1、使用含银焊膏、缩短焊接时间。

2、如果镀层为单层,则厚度必须大于25μm。

3、选用三层电极结构陶瓷制作的元器件的封装。



注意:

标准的三层镀层结构如下图所示。


smt加工厂中,大家都会遇到各类层出不穷的问题,但是这都是正常的,毕竟工艺在升级,科技在进步,很多在以往pcba贴片代加工中积累的经验会告诉我们,只要在smt加工贴片的工作中做到足够细致任何问题都不是问题。
