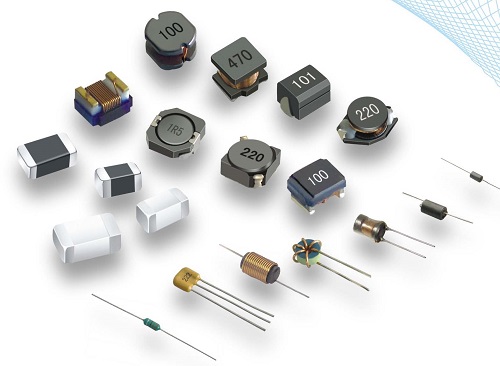

按PCBA制造工艺来分，片式电感器主要有四种类型，分别是：绕线型、叠层型、编织型和薄膜片式。下面SMT贴片加工厂与大家浅谈有哪四种类型?
常用的是绕线型和叠层型两种，前者是传统绕线电感器小型化的产物；后者则采用多层印刷技术和叠层生产工艺制作，体积比绕线型片式电感器还要小，是电感元器件领域重点开发的产品。
（1）绕线型。它的特点是电感量范围广，精度高，损耗小，允许电流大，制作工艺继承性强，简单，成本低，但不足之处是在进一步小型化方面受到限制。以陶瓷为芯的绕线型电感器在高频率下能够保持稳定的电感量和相当低的损耗值，因而在高频回路中占据一席之地。
（2）叠层型。它具有良好的磁屏蔽性，烧结密度高，机械强度好。不足之处是合格率低、成本高、电感量较小，损耗大。
它与绕线型片式电感器相比有许多优点：尺寸小，有利于电路的小型化；磁路封闭，不会干扰周围的元器件，也不会受邻近元器件的干扰，有利于元器件的高密度安装；一体化结构，可靠性高；耐热性、可焊性好；形状规整，适合于自动化表面安装生产。
（3）编织型。它的特点是在1MHz以下单位体积电感量比其他片式电感器大，体积小，容易安装在基片上，可用作功率处理的微型磁性元器件。
（4）薄膜片式。它具有在微波频段保持低损耗、高精度、高稳定性和小体积的特性。其内电极集中于同一层面，磁场分布集中，能确保贴装后的元器件参数变化不大，在100MHz以上呈现良好的频率特性。
